冠晟金葱粉是由精亮度极高的不同厚度的PET、PVC、OPP金属铝质膜材料电镀，涂布经精密切割而成的一种效果独特的表层处理材料，其独特的金属闪光质感，能使装饰物品凹凸有层次，立体感丰富。同时，多变的色彩使装饰物鲜艳夺目、倍添光彩。这种独特的视觉效果在PU皮革领域得到广泛的运用，冠晟科技的特高温、特亮系列产品，耐高温性能突出，能够在196度的高温中保持规则度好，颗粒均匀，色彩亮丽。

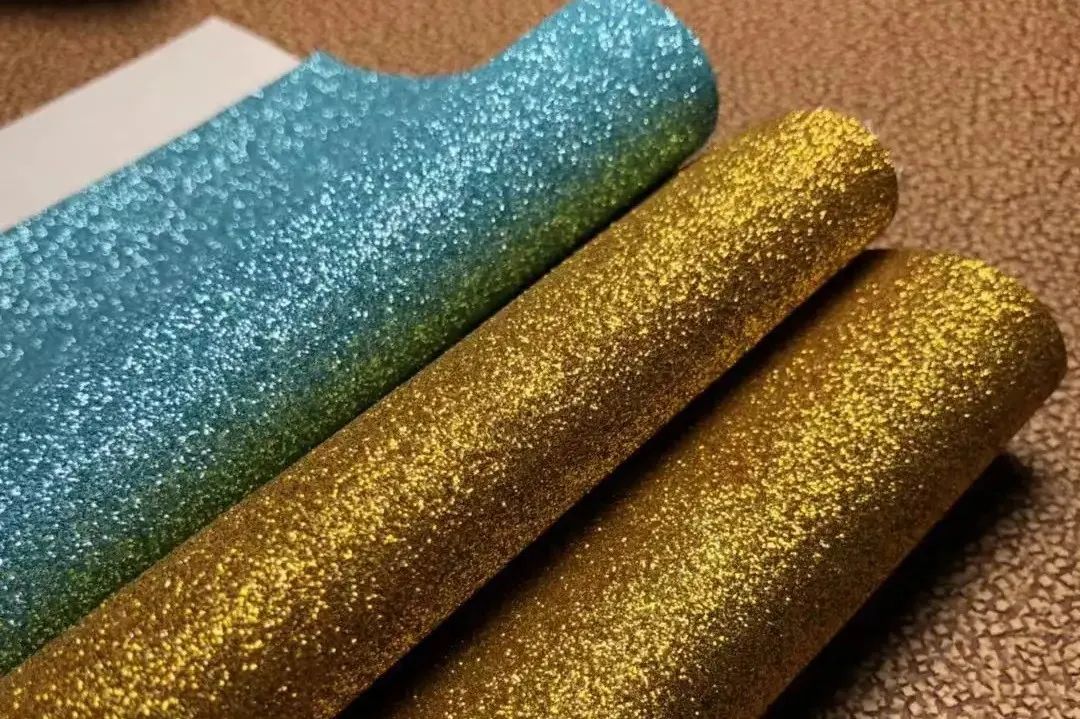

金葱粉用于PU皮革

首先是在PU皮革表面喷涂金葱粉。由于其颗粒较粗，一方面，如果使用一般的聚氨酯人造革涂布方法，则很容易刮擦离型纸。另一方面，由于施胶量的限制，难以使金葱粉完全覆盖聚氨酯基料的颜色，导致颜色不均匀。

在这一阶段，制造商通常使用喷涂方法来生产：首先在聚氨酯湿法加工的人造皮革上涂覆一层聚氨酯粘合剂，然后喷涂闪光的金葱粉，并对其进行适当的压平以提高其坚牢度，然后在140℃下干燥。160℃熟化12-24小时。粘合剂完全固化后，用鬃毛扫帚清洁多余的金葱粉。

用这种方法生产的闪光金葱皮革具有很强的三维效果，色泽鲜艳，并且从不同角度反射出不同的光泽，但耐磨性差。

提高金葱PU皮革的耐磨性

1）表面喷涂法：在喷涂法制得的金葱皮革上，先用羊毛扫帚清洁附着力低的多余金葱粉，再用喷枪在表面喷涂低粘度的高固含量聚氨酯透明树脂含量高的光泽度，然后在80〜120℃下干燥，使PU树脂在闪光粉的表面形成一层薄的保护层，提高了闪光粉的质量。两者之间的附着力大大提高了其耐磨牢度，同时保持了其独特的多角度反射效果。为了减少由溶剂干燥引起的孔的影响，可以采用喷雾干燥的方法来提高透明性。

2）隔离纸涂布方法：隔离纸涂布方法是在闪光亮片皮革的表面上添加一层干燥的透明树脂，其生产方法是指干燥的聚氨酯。闪光用喷涂法生产的闪光皮革用作在离型纸上层压的基础材料。具体过程如下：

镜面离型纸（涂有透明聚氨酯树脂）在130〜150℃×1。干燥5分钟-涂上两组分聚氨酯胶粘剂-40〜50℃微烘烤-复合闪光金葱皮革-老化12至24小时-闪光金葱皮革与离型纸分离并分成卷。涂覆后，在涂覆的闪光金葱皮革的表面上形成一层薄如镜面的透明保护层，从而使皮革可以达到普通聚氨酯人造革的耐磨性，并且在保持挠曲性的同时大大提高了其耐曲折性它的柔软度。该表面形成结晶效果，可用于生产要求高耐磨性的运动鞋，皮带，箱包等。

3）层压方法：层压方法是在闪光的闪光皮革表面上复合一层透明膜。过程如下：首先，用羊毛扫帚喷涂用喷涂方法生产的金葱闪光皮革，以去除附着力差的多余金。清洁葱粉，然后喷涂适量的高透明热熔聚氨酯粘合剂。在150〜160℃下，用镜轮与厚度为0.07〜0.10mm的TPU透明膜复合。在特殊皮革的表面上形成一层保护层，以提高其耐磨性。复合方法的关键是选择热熔聚氨酯胶粘剂，TPU透明膜和复合条件。热熔聚氨酯胶粘剂应具有较高的透明性和耐黄变性，一方面，熔点应在150〜160℃之间。TPU透明膜的厚度和硬度应适中，TPU透明膜太厚，影响手感和透明度，太薄则影响表面光滑度，一般厚度为0.07〜0.10 mm；硬度过高时，复合皮革会感觉过硬，过低则难以操作，一般选择肖氏A硬度为50〜80；复合时必须使用反光镜。复合轮胎的压力为30kg，以确保其牢固性。

广东冠晟新材料科技有限公司专注于金葱粉的研发和生产超20年，冠晟新品超薄系列葱粉具有高亮零触感效果，特别是高亮纯银，高亮贵金属，高亮彩虹产品特别适合高端汽车革，高 档皮包等各个行业使用。无论是亮度还是规则度，特别是耐酸碱耐高温，增强产品的视觉效果，使装饰部分凹凸有层次，富有立体感。“冠晟”金葱粉，让客户用得放心，更用得开心，随时欢迎与我们联系洽谈合作。
